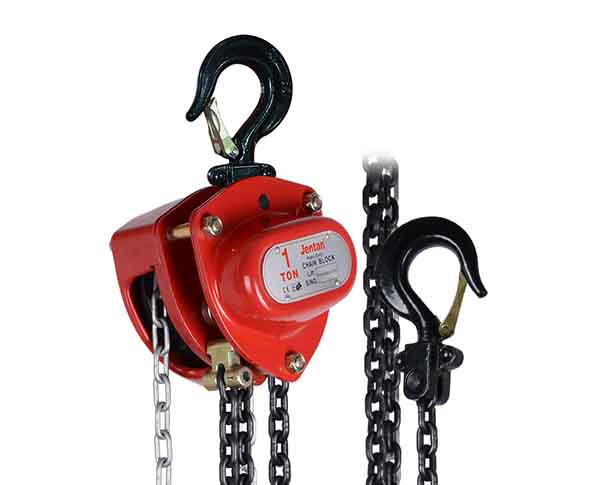

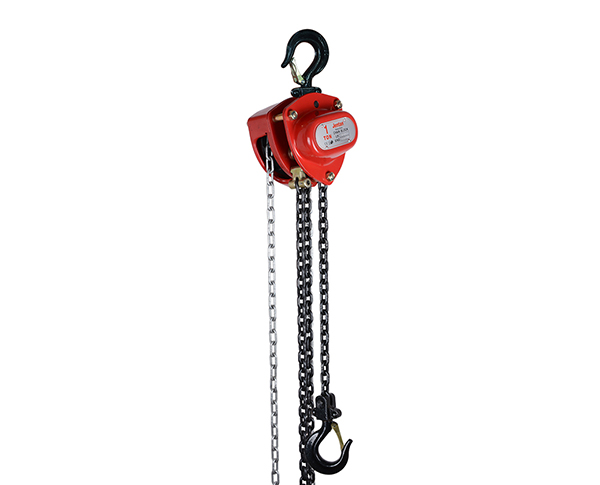

VD 手拉葫蘆
● 結構緊湊、鉤間距小 - 使用空間廣泛
● 高精度機加工齒輪
● 齒輪箱耐沖擊罩殼保護

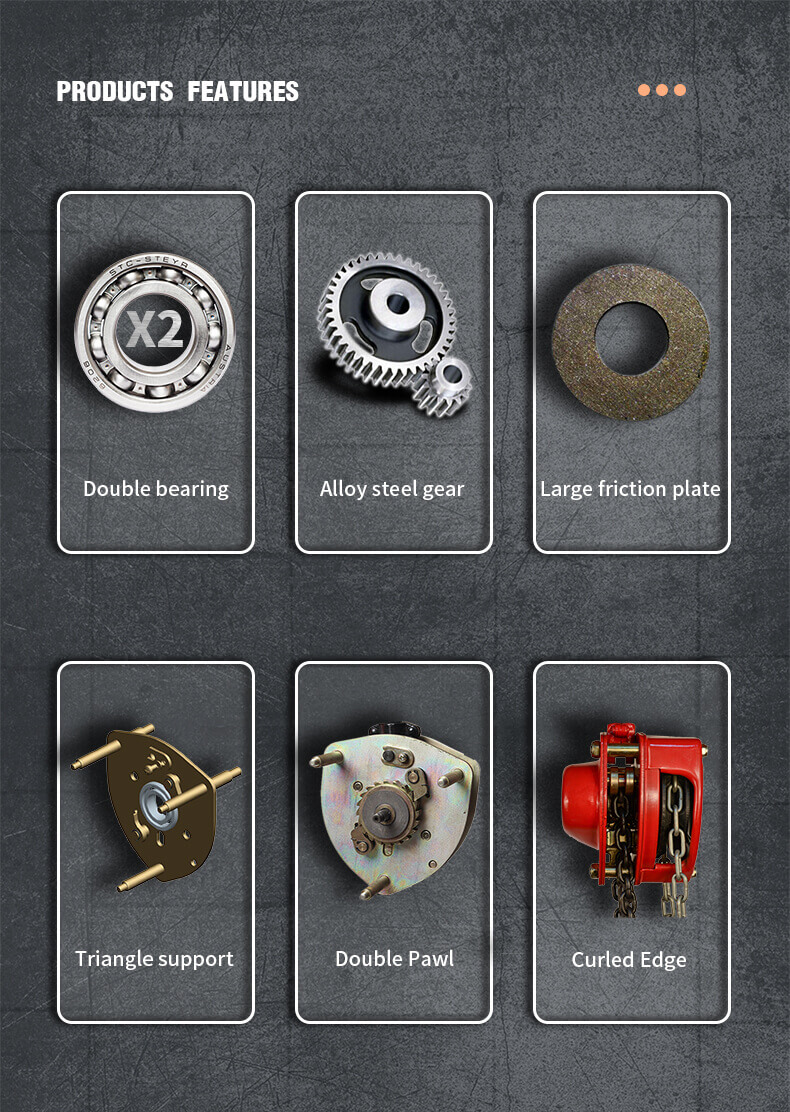

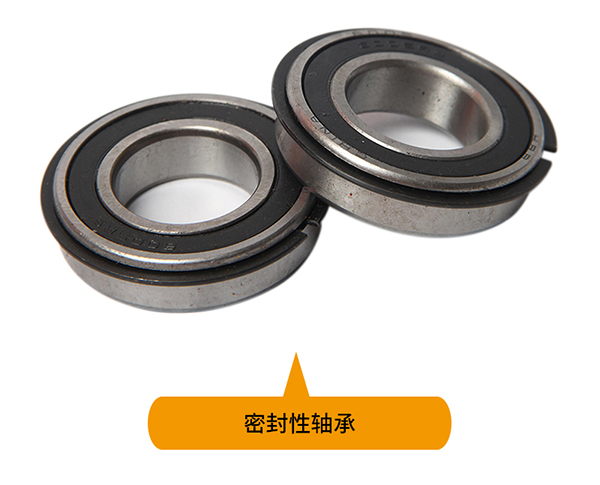

● 起重鏈輪帶高強度軸承

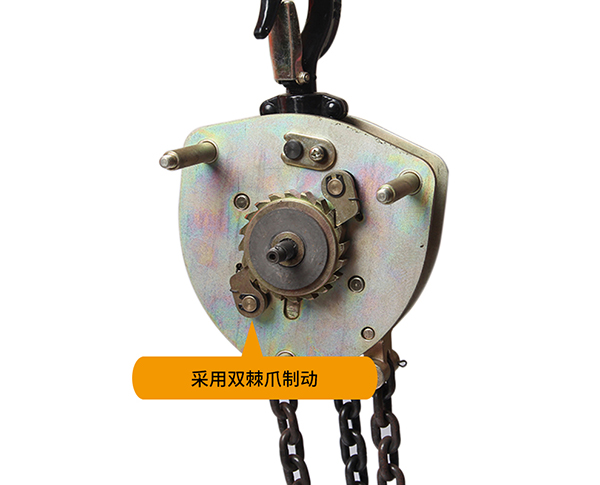

● 雙棘爪剎車系統
● 剎車系統棘輪罩殼防護
● 工程優化手鏈輪罩殼 - 高速操作不卡鏈
● 雙高精度機加工導鏈輪
● 鍍鋅支撐桿、墻板及起重鏈導鏈機構
● 高強度 - 葫蘆壽命超過 1500 次歐盟標準疲勞測試
| 型號 | VD-0.5 | VD-1 | VD-1.5 | VD-2 | VD-3 | VD-5 | CD-10 | VD-20 | VD-30 | |
| 額定載荷 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 10000 | 20000 | 30000 | |
| 起升高度 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | |

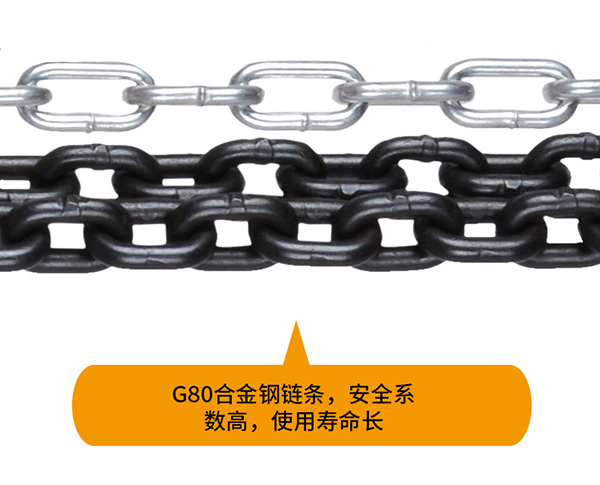

| 起重鏈條 | 行鏈數 | 1 | 1 | 1 | 1 | 1 | 2 | 4 | 8 | 12 |
| 直徑x節距 | 5x15 | 6X18 | 7.1X21 | 8X24 | 10X30 | 9X27 | 9X27 | 9X27 | 9X27 | |
| 拉力(N) | 240 | 250 | 265 | 335 | 363 | 360 | 380 | 380x2 | 380x2 | |
| 重量 | 11 | 12.5 | 17.8 | 19.5 | 29 | 41.3 | 78.5 | 193 | 220 | |

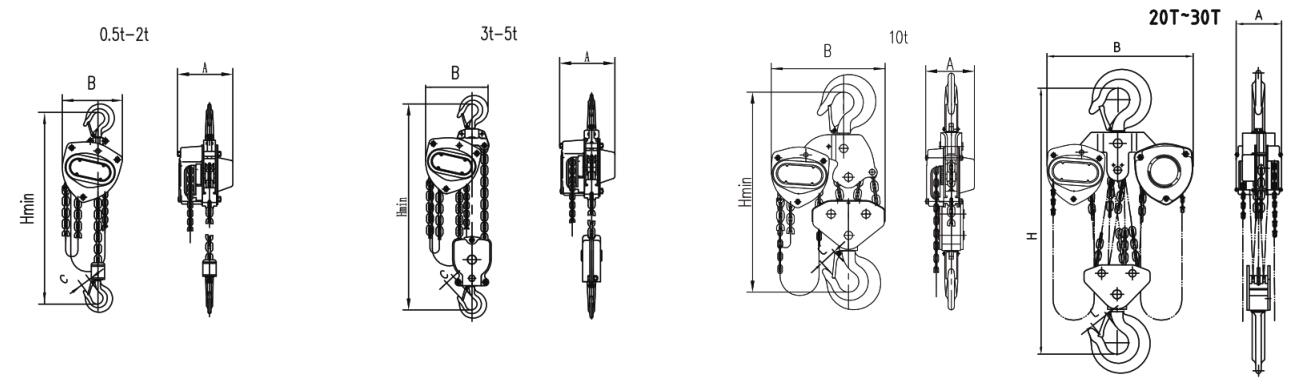

| 尺寸規格 | A(mm) | 132 | 151 | 173 | 175 | 176 | 189 | 189 | 189 | 330 |
| B(mm) | 148 | 172 | 196 | 210 | 230 | 280 | 463 | 630 | 670 | |
| C(mm) | 28 | 32 | 36 | 36 | 46 | 46 | 57 | 82 | 106 | |
| Hmin(mm) | 345 | 376 | 442 | 470 | 565 | 688 | 765 | 890 | 1000 | |
| 包裝尺寸(長x寬x高)(cm) | 24x19x18 | 28x21x21 | 34x26x20 | 34x26x20 | 41x32x24 | 41x32x24 | 48x42x18.5 | 78x68x20 | 85x67x30 | |
